NAMUR防爆接近开关

当前位置:首页 > 产品中心 > NAMUR防爆接近开关
  • 产品规格

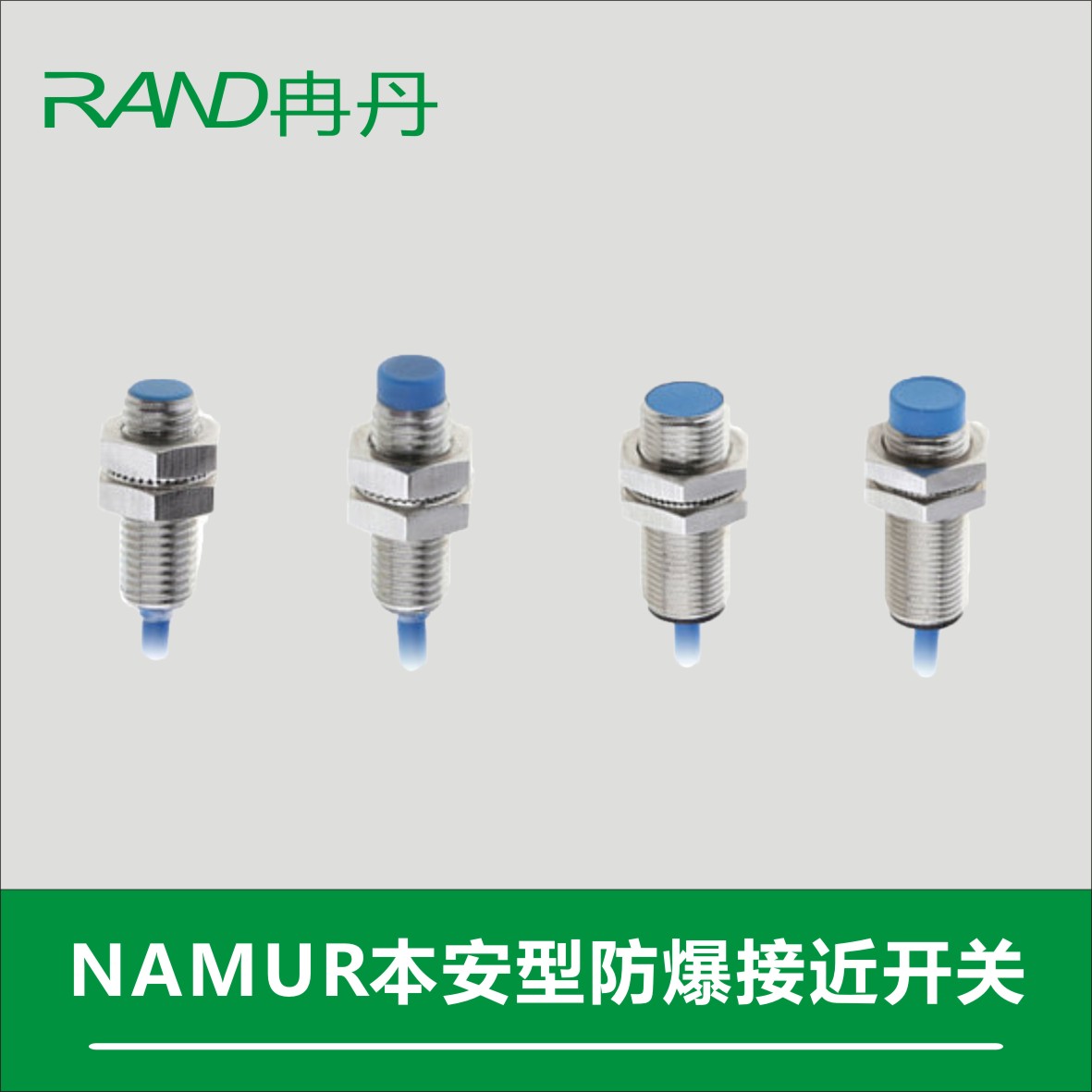

    • 产品名称:NAMUR本安型防爆接近开关
    • 产品编号:NA-M8
    • 产品特性:NAMUR安全开关低电压供电,微电流输出、体积小,适合防爆特殊要求场合使用。
    • 分享到:
  • 选型指南
  • 电气参数
  • 电气接线图
  • 外形尺寸图
  • 样本/手册、CAD
  • NAMUR本安型防爆接近开关具备型号

    外形尺寸

    工作电压

    输出方式

    安装方式

    检测距离

     开关频率

     型号



    M8×30×1mm

    7.7-9VDC

    NAMUR.NC



    齐平

     Sn:1.5mm

     1000Hz



     NA1.5P-M8ZC





    非齐平

     Sn:2mm

     800Hz



     NA2P-M8ZC



    外形尺寸

    工作电压

    输出方式

    安装方式

    检测距离

     开关频率

     型号



    M12×30×1mm

    7.7-9DC

    NAMUR.NC



    齐平

     Sn:2mm

     600Hz



     NA2P-M12ZC





    非齐平

     Sn:4mm

     400Hz



     NA4T-M12ZC



    外形尺寸

    工作电压

    输出方式

    安装方式

    检测距离

     开关频率

     型号



    M18×30×1mm

    7.7-9VDC

    NAMUR.NC



    齐平

     Sn:5mm

     400Hz



     NA5P-M18ZC




    非齐平

     Sn:8mm

     300Hz



     NA8T-M18ZC


    外形尺寸

    工作电压

    开关频率

    安装方式

    检测距离

     开关频率

     型号



    M30×40×1.5mm

    7.7-9VDC

    NAMUR.NC



    齐平

     Sn:10mm

     300Hz



     NA10P-M30ZC




    非齐平

     Sn:15mm

     200Hz



     NA15T-M30ZC




  • NAMUR本安型防爆接近开关详细参数

    电压范围

    7.7-9VDC

    未检测到金属板

    ≥3mA

    检测到金属板

    ≤1mA

    负载阻抗

    1KΩ

    迟滞范围

    15%(Sr)

    重复定位精度

    1.0%(Sr)

    输出方式

    NAMUR

    保护回路

    极性反接保护.短路保护

    环境温度

    动作时:-25-+75℃保存时:-40-85℃(不结冰、不结露)

    温度的影响

    每变化20℃时,检测距离±10%以内变化(120℃以上:±20%以下)

    电压的影响

    额定电源电压范围±15%以内波动时,检测距离±1%以内变化

    绝缘阻抗

    50MΩ以上(DC500兆欧表)充电部与外壳间

    耐电压

    AC1000V50/60Hz1min充电部与外壳间

    振动(耐久)

    10-55Hz上下振幅1.5mmX、Y、Z各方向2h

    冲击(耐久)

    500m/s2X、Y、Z各方向10次

    防护等级

    IP67

    壳体材料

    黄铜镀镍

    检测面材料

    PBT

    连接方式

    标配2米PVC电缆(长度可根据要求定制)

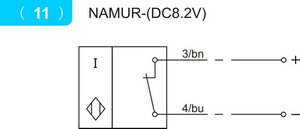

  • NAMUR本安型防爆接线图



  • NAMUR本安型防爆接近开关尺寸图

    M8本安型防爆接近开关





    M12本安型防爆接近开关





    M18本安型防爆接近开关





    M30本安型防爆接近开关
