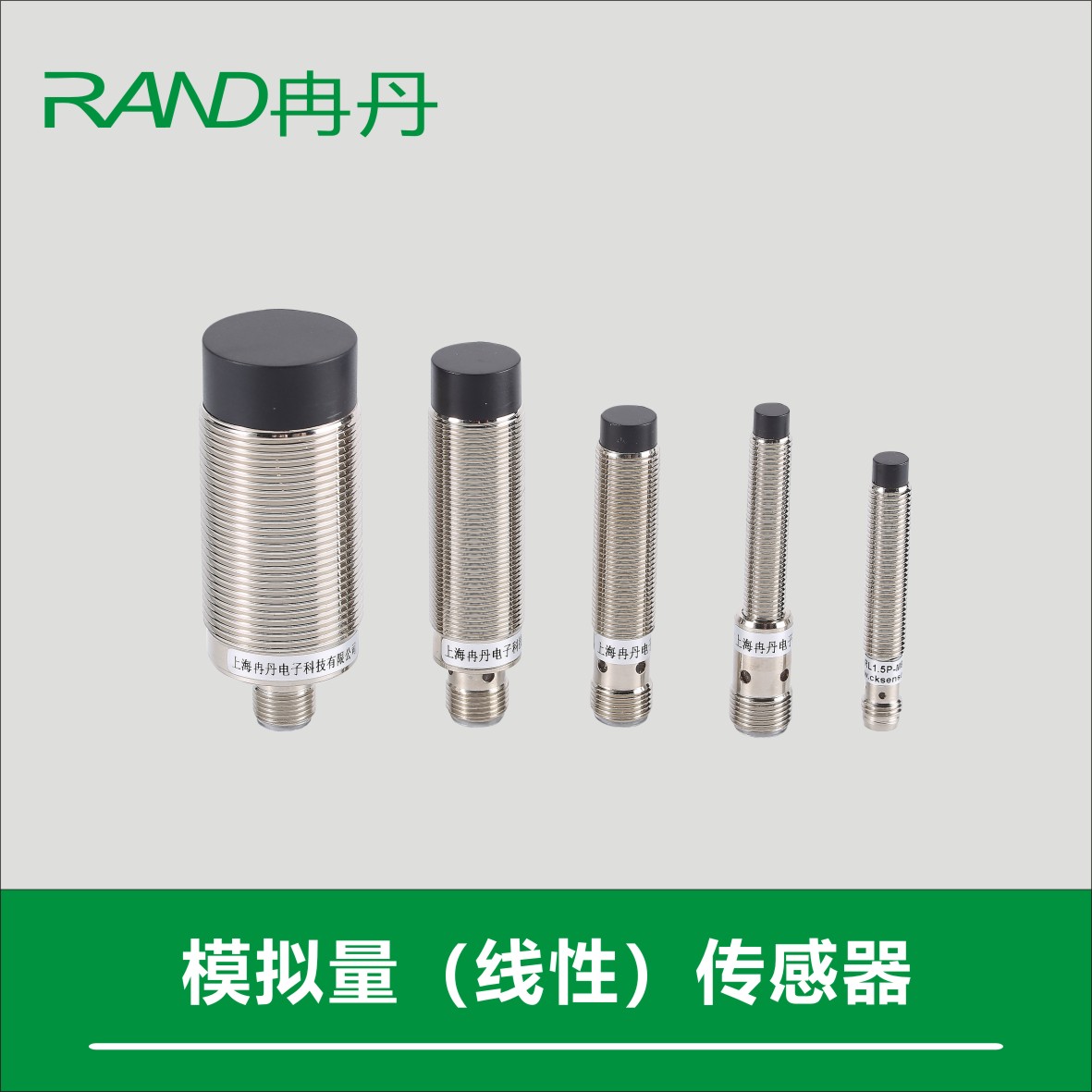

模拟量（线性）传感器

当前位置：首页 > 产品中心 > 模拟量（线性）传感器

产品规格

- 产品名称：模拟量（线性）传感器
- 产品编号：AT-018
- 产品特性:模拟量（线性）传感器输出信号为模拟量信号，即可输出0-10V电压，也可输出0-20mA电流。本产品线性度稳定，使用可靠！
- 分享到：

选型指南
电气参数
电气接线图
外形尺寸图
样本/手册、CAD

模拟量（线性）传感器具备型号
外形尺寸	工作电压	输出信号	安装方式	检测距离	输出方式	型号
M12×50×1mm	15-30VDC	0-10V/ 0-20mA	齐平	Sn:0.4-2mm	0-10V	AT2P-M12BK
					0-20mA	AT2P-M12WH
					0-10V+0-20mA	AT2P-M12HB
			非齐平	Sn:0.8-4mm	0-10V	AT4T-M12BK
					0-20mA	AT4T-M12WH
					0-10V+0-20mA	AT4T-M12HB

外形尺寸	工作电压	输出信号	安装方式	检测距离	输出方式	型号
M18×60×1mm	15-30VDC		齐平	Sn:1-5mm	0-10V	AT5P-M18BK
					0-20mA	AT5P-M18WH
					0-10V+0-20mA	AT5P-M18HB
			非齐平	Sn:2-8mm	0-10V	AT8T-M18BK
					0-20mA	AT8T-M18WH
					0-10V+0-20mA	AT8T-M18HB

外形尺寸	工作电压	输出信号	安装方式	检测距离	输出方式	型号
M30×60×1.5mm	15-30VDC		齐平	Sn:3-10mm	0-10V	AT10P-M30BK
					0-20mA	AT10P-M30WH
					0-10V+0-20mA	AT10P-M30HB
			非齐平	Sn:4-15mm	0-10V	AT15T-M30BK
					0-20mA	AT15T-M30WH
					0-10V+0-20mA	AT15T-M30HB

外形尺寸	工作电压	输出信号	安装方式	检测距离	输出方式	型号
40×40×53mm	15-30VDC		齐平	Sn:4-15mm	0-10V	AT15P-E40BK
					0-20mA	AT15P-E40WH
					0-10V+0-20mA	AT15P-E40HB
			非齐平	Sn:6-20mm	0-10V	AT20T-E40BK
					0-20mA	AT20T-E40WH
					0-10V+0-20mA	AT20T-E40HB

外形尺寸	工作电压	输出信号	安装方式	检测距离	输出方式	型号
40×40×120mm	15-30VDC		齐平	Sn:4-15mm	0-10V	AT15P-H40BK
					0-20mA	AT15P-H40WH
					0-10V+0-20mA	AT15P-H40HB
			非齐平	Sn:6-20mm	0-10V	AT20T-H40BK
					0-20mA	AT20T-H40WH
					0-10V+0-20mA	AT20T-H40HB

注：产品型号后面加（G）为M12四芯接插式！

模拟量（线性）传感器详细参数
电压范围	15-30VDC
消耗电流	≤20mA
输出电压	0...10V
负载阻抗	≤4.7KΩ
输出电流	0...20mA
负载阻抗	≤1KΩ
开关点偏移	≤±10%
回差范围	≤±5%
电源指示灯	红色LED
保护回路	极性反接保护
环境温度	动作时：-25-+75℃保存时：-40-85℃（不结冰、不结露）
温度的影响	每变化20℃时，检测距离±10%以内变化(75℃以上：±20%以下)
电压的影响	额定电源电压范围±15%以内波动时，检测距离±1%以内变化
绝缘阻抗	50MΩ以上（DC500兆欧表）充电部与外壳间
耐电压	AC1000V50/60Hz1min充电部与外壳间
振动（耐久）	10-55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击（耐久）	500m/s2X、Y、Z各方向10次
防护等级	IP67
壳体材料	铜镀镍
检测面材料	ABS
连接方式	标配2米电缆（长度可根据要求定制）

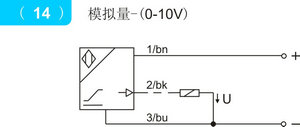

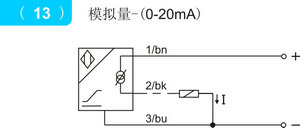

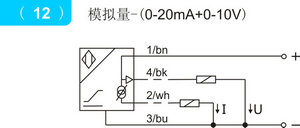

模拟量（线性）传感器接线图

模拟量（线性）传感器尺寸图
M12引线式模拟量接近开关

M12四芯接插式模拟量接近开关

M18引线式模拟量接近开关

M18四芯接插式模拟量接近开关

M30引线式模拟量接近开关


M30四芯接插式模拟量接近开关

E40引线式模拟量接近开关

H40底座安装式模拟量接近开关
