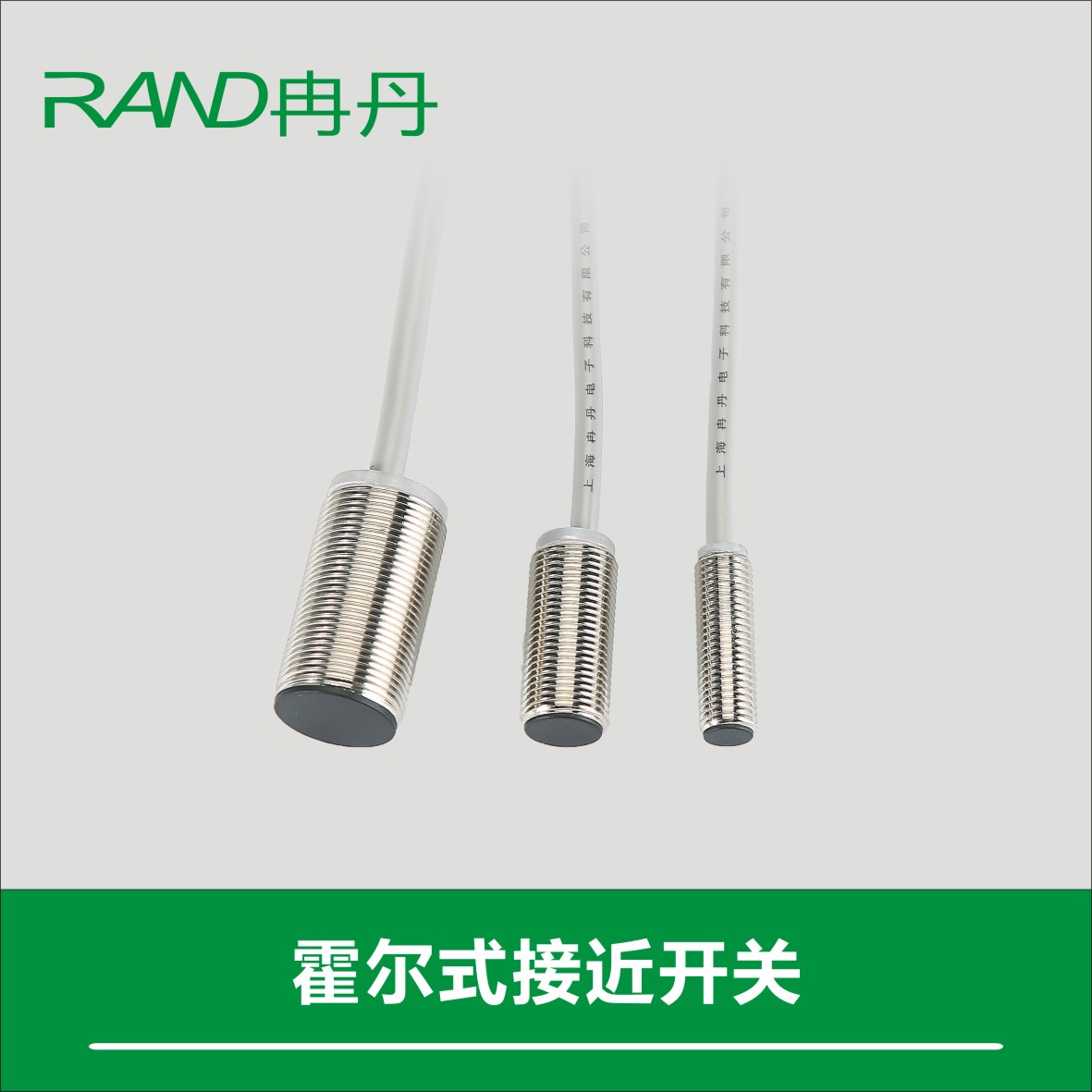

霍尔开关

当前位置:首页 > 产品中心 > 霍尔开关
  • 产品规格
    • 产品名称:霍尔开关
    • 产品编号:HS-M010
    • 产品特性:霍尔开关具有无触点、低功耗、长寿使用寿命、响应频率高等特点,内部采用环氧树脂封管成一体化,所以能在各类恶劣环境下可靠的工作。
    • 分享到:
  • 选型指南
  • 电气参数
  • 电气接线图
  • 外形尺寸图
  • 样本/手册、CAD
  •  霍尔接近开关具备型号

     外形尺寸

    M8×30×1mm

     工作电压

     安装方式

     检测物体

     输出逻辑

     输出状态

     NO(常开)

     NC(常闭)

     5-24VDC

    200mA



    齐平

    磁铁

     NPN三线制

     HS10P-M8BLO

     HS10P-M8BLC

     PNP三线制

     HS10P-M8ALO

     HS10P-M8ALC

     外形尺寸

    M12×30×1mm

     工作电压

     安装方式

     检测物体

     输出逻辑

     输出状态

     NO(常开)

     NC(常闭)

     5-24VDC

    200mA



    齐平

    磁铁

     NPN三线制

     HS10P-M12BLO

     HS10P-M12BLC

     PNP三线制

     HS10P-M12ALO

     HS10P-M12ALC

     外形尺寸

    M18×30×1mm

     工作电压

     安装方式

     检测物体

     输出逻辑

     输出状态

     NO(常开)

     NC(常闭)

     5-24VDC

    200mA



    齐平

    磁铁

     NPN三线制

     HS10P-M18BLO

     HS10P-M18BLC

     PNP三线制

     HS10P-M18ALO

     HS10P-M18ALC



  • 霍尔接近开关详细参数

    电压范围

    5-24VDC

    电压降

    ≤1VDC

    空载电流

    ≤5mA

    负荷电流

    ≤200mA

    迟滞范围

    15%(Sr)

    重复定位精度

    1.0%(Sr)

    输出逻辑

    NPN/PNP(可选)

    输出状态

    NO/NC(可选)

    开关频率 5000Hz

    输出指示

    红色LED

    保护回路

    极性反接保护

    环境温度

    动作时:-25-+75℃保存时:-40-85℃(不结冰、不结露)

    温度的影响

    每变化20℃时,检测距离±10%以内变化(75℃以上:±20%以下)

    电压的影响

    额定电源电压范围±15%以内波动时,检测距离±1%以内变化

    绝缘阻抗

    50MΩ以上(DC500兆欧表)充电部与外壳间

    耐电压

    AC1000V50/60Hz1min充电部与外壳间

    振动(耐久)

    10-55Hz上下振幅1.5mmX、Y、Z各方向2h

    冲击(耐久)

    500m/s2X、Y、Z各方向10次

    防护等级

    IP67

    壳体材料

    黄铜镀镍

    检测面材料

    PBT

    连接方式

    标配2米PVC电缆(长度可根据要求定制)

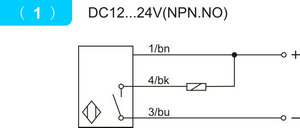

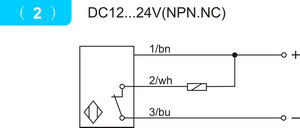

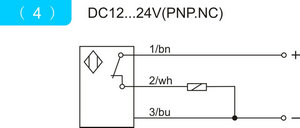

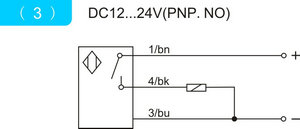

  • 霍尔接近开关接线图











  • 霍尔接近开关尺寸图

    M8霍尔接近开关





    M12霍尔接近开关





    M18霍尔接近开关
