环形接近开关

当前位置:首页 > 产品中心 > 电感式接近开关 > 环形接近开关
  • 产品规格
    • 产品名称:环形接近开关
    • 产品编号:RL-Q
    • 产品特性:1、适合检测快速通过的细小金属物体最小0.8MM 2、检测率100%,零漏检率 3、灵敏度可调,性能稳定 4、输出脉冲延时,适合各种控制器 5、可检测螺丝或弹簧的快速通过 6、带屏蔽功能,可与金属物体并排安装也不相互干扰 7、自带短路,过流,过载,极性反接保护 8、防水性能达到IP68,可置于水中工作
    • 分享到:
  • 选型指南
  • 电气参数
  • 电气接线图
  • 外形尺寸图
  • 样本/手册、CAD

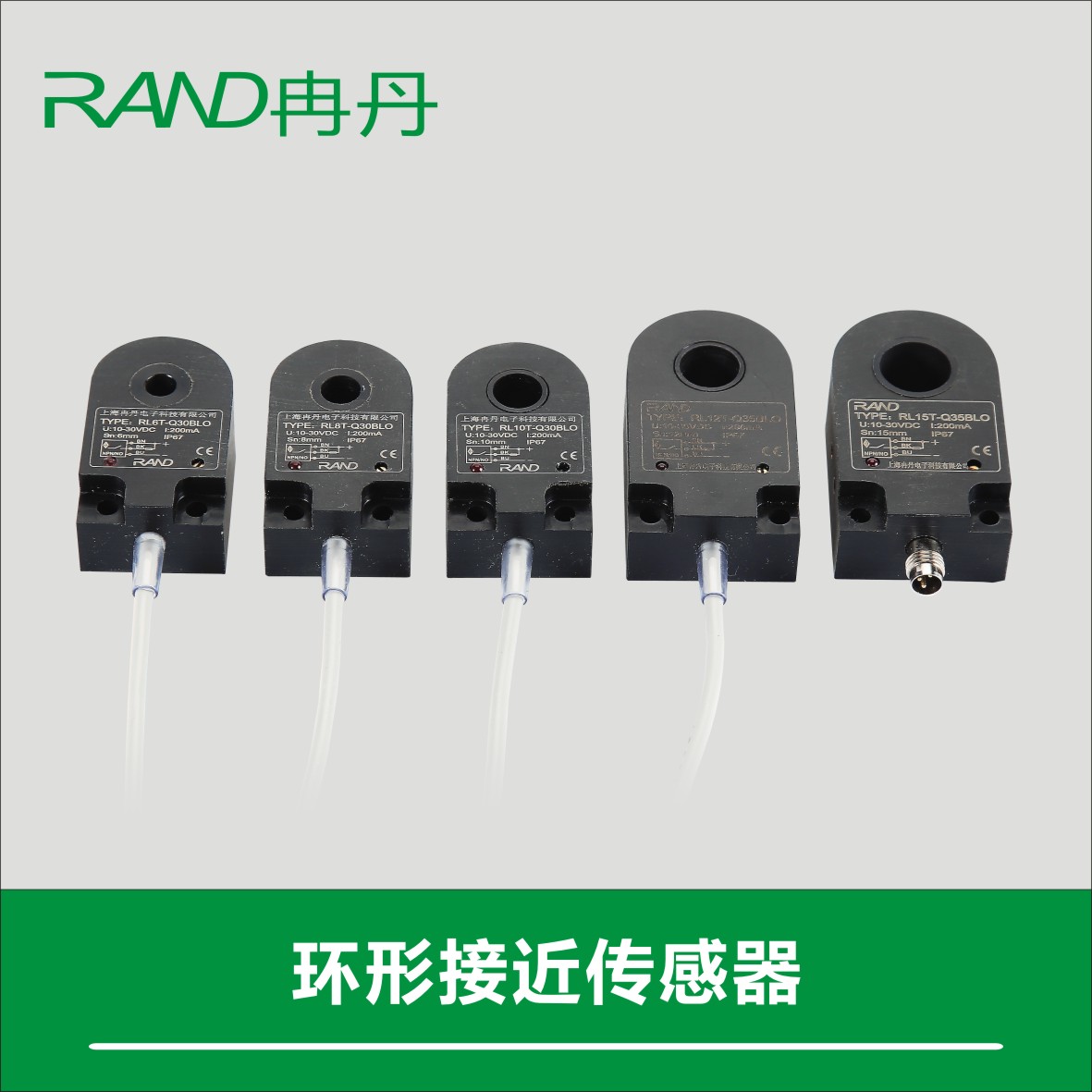

  • 环形接近开关具备型号

     外形尺寸

     工作电压

     孔径

     输出逻辑

     输出状态

     NO(常开)

     NC(常闭)

    30×50×20mm

    10-30VDC

    200mA

    Φ3

     NPN三线制

     RL3T-Q30BLO

     RL3T-Q30BLC

     PNP三线制

     RL3T-Q30ALO

     RL3T-Q30ALC

    Φ5

    NPN三线制

     RL5T-Q30BLO

     RL5T-Q30BLC

     PNP三线制

     RL5T-Q30ALO

     RL5T-Q30ALC

    Φ6

     NPN三线制

     RL6T-Q30BLO

     RL6T-Q30BLC

     PNP三线制

     RL6T-Q30ALO

     RL6T-Q30ALC

    Φ8

     NPN三线制

     RL8T-Q30BLO

     RL8T-Q30BLC

     PNP三线制

     RL8T-Q30ALO

     RL8T-Q30ALC

    Φ10

     NPN三线制

     RL10T-Q30BLO

     RL10T-Q30BLC

     PNP三线制

     RL10T-Q30ALO

     RL10T-Q30ALC

    35×60×20mm

    10-30VDC

    200mA

    Φ12

     NPN三线制

     RL12T-Q35BLO

     RL12T-Q35BLC

     PNP三线制

     RL12T-Q35ALO

     RL12T-Q35ALC

    Φ15

     NPN三线制

     RL15T-Q35BLO

     RL15T-Q35BLC

     PNP三线制

     RL15T-Q35ALO

     RL15T-Q35ALC

    Φ16

     NPN三线制

     RL16T-Q35BLO

     RL16T-Q35BLC

     PNP三线制

     RL16T-Q35ALO

     RL16T-Q35ALC

    Φ22

     NPN三线制

     RL22T-Q35BLO

     RL22T-Q35BLC

     PNP三线制

     RL22T-Q35ALO

    RL22T-Q35ALC



  • 环形接近开关详细参数

    内孔尺寸(mm

    φ3.5

    φ5.5

    φ6.5

    φ8.5

    φ10.5

    φ12.5

    φ15.5

    φ16.5

    φ22.5

    最小检查物体

    0.4mm

    0.6mm

    0.8mm

    1.0mm

    1.0mm

    1.5mm

    2.0mm

    2.0mm

    3.0mm

    重复精度

    10%以下

    检测物体

    磁性金属(非磁性金属时检测距离减小)

    标准检测体(铁)

    0.4×1mm

    0.6×1mm

    0.8×1mm

    1.0×1mm

    1.0×1mm

    1.5×1mm

    2.0×1mm

    3.0×1mm

    3.0×1mm

    反应频率

    800Hz

    400Hz

    200Hz

    工作电压

    10-30VDC

    空载电流

    5mA

    负荷电流

    200mA

    输出逻辑

    NPN/PNP(可选)

    输出状态

    NO/NC(可选)

    输出指示

    红色LED

    保护回路

    浪涌吸收、负载短路保护、过流保护、极性反接保护

    环境温度

    动作时:-25-+70℃保存时:-40-85℃(不结冰、不结露)

    环境湿度

    动作时、保存时:各35-95%RH(不结露)

    温度的影响

    温度范围-25-+70℃,每变化20度时检测距离变化1%以内变化

    绝缘阻抗

    50MΩ以上(DC500兆欧表)充电部与外壳间

    耐电压

    AC1000V50/60Hz1min充电部与外壳间

    振动(耐久)

    10-55Hz上下振幅1.5mmX、Y、Z各方向2h

    冲击(耐久)

    500m/s2X、Y、Z各方向10次

    防护等级

    IP67

    壳体材料

    PBT

    连接方式

    标配2米PVC电缆(长度可根据要求定制)或M8三芯接插式

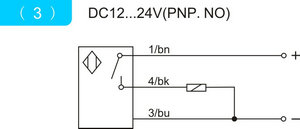

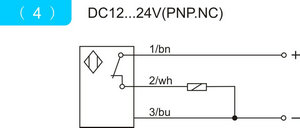

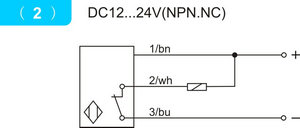

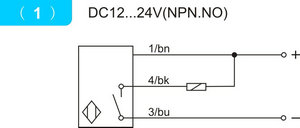

  • 环形接近开关接线图
