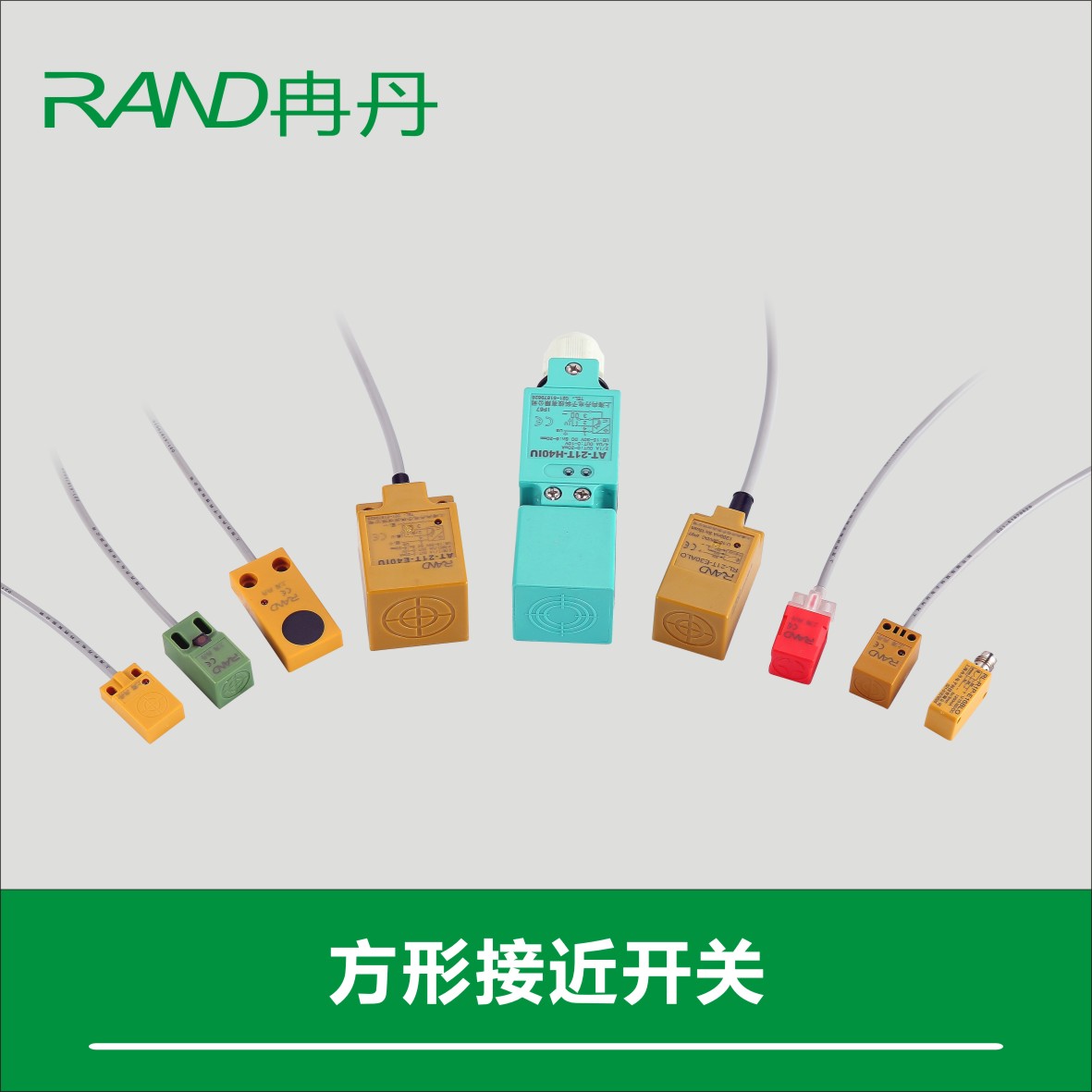

方形接近开关

当前位置：首页 > 产品中心 > 电感式接近开关 > 方形接近开关

产品规格

- 产品名称：方形接近开关
- 产品编号：RL-E1
- 产品特性:
- 分享到：

选型指南
电气参数
电气接线图
外形尺寸图
样本/手册、CAD

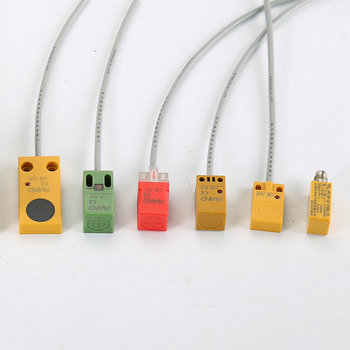

ABS塑料方形接近开关具备型号
外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
8×8×23mm	10-30VDC 200mA	齐平	Sn:1.5mm	NPN三线制	RL1.5P-EA8BLO	RL1.5P-EA8BLC
				PNP三线制	RL1.5P-EA8ALO	RL1.5P-EA8ALC
				DC二线制
		非齐平	Sn:2mm	NPN三线制	RL2T-EA8BLO	RL2T-EA8BLC
				PNP三线制	RL2T-EA8ALO	RL2T-EA8ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
8×8×20mm	10-30VDC 200mA	齐平	Sn:1.5mm	NPN三线制	RL1.5P-E8BLO	RL1.5P-E8BLC
				PNP三线制	RL1.5P-E8ALO	RL1.5P-E8ALC
				DC二线制
		非齐平	Sn:2mm	NPN三线制	RL2T-E8BLO	RL2T-E8BLC
				PNP三线制	RL2T-E8ALO	RL2T-E8ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
17×17×28mm	10-30VDC 200mA	齐平	Sn:5mm	NPN三线制	RL5P-E17BLO	RL5P-E17BLC
				PNP三线制	RL5P-E17ALO	RL5P-E17ALC
				DC二线制
		非齐平	Sn:8mm	NPN三线制	RL8T-E17BLO	RL8T-E17BLC
				PNP三线制	RL8T-E17ALO	RL8T-E17ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
18×18×35mm	10-30VDC 200mA	齐平	Sn:5mm	NPN三线制	RL5P-E18BLO	RL5P-E18BLC
				PNP三线制	RL5P-E18ALO	RL5P-E18ALC
				DC二线制
		非齐平	Sn:8mm	NPN三线制	RL8T-E18BLO	RL8T-E18BLC
				PNP三线制	RL8T-E18ALO	RL8T-E18ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
18×10×30mm	10-30VDC 200mA	齐平	Sn:5mm	NPN三线制	RL5P-P18BLO	RL5P-P18BLC
				PNP三线制	RL5P-P18ALO	RL5P-P18ALC
				DC二线制
		非齐平	Sn:8mm	NPN三线制	RL8T-P18BLO	RL8T-P18BLC
				PNP三线制	RL8T-P18ALO	RL8T-P18ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
16×12×28mm	10-30VDC 200mA	齐平	Sn:2mm	NPN三线制	RL2P-E16BLO	RL2P-E16BLC
				PNP三线制	RL2P-E16ALO	RL2P-E16ALC
				DC二线制
		非齐平	Sn:4mm	NPN三线制	RL4T-E16BLO	RL4T-E16BLC
				PNP三线制	RL4T-E16ALO	RL4T-E16ALC
				DC二线制

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
25×10×50mm	10-30VDC 200mA	齐平	Sn:5mm	NPN三线制	RL5P-P25BLO	RL5P-P25BLC
				PNP三线制	RL5P-P25ALO	RL5P-P25ALC
				DC二线制	RL5P-P25ZO	RL5P-P25ZC
		非齐平	Sn:8mm	NPN三线制	RL8T-P25BLO	RL8T-P25BLC
				PNP三线制	RL8T-P25ALO	RL8T-P25ALC
				DC二线制	RL8T-P25ZO	RL8T-P25ZC

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
30×30×53mm	10-30VDC 200mA	齐平	Sn:10mm	NPN三线制	RL10P-E30BLO	RL10P-E30BLC
				PNP三线制	RL10P-E30ALO	RL10P-E30ALC
				DC二线制	RL10P-E30ZO	RL10P-E30ZC
		非齐平	Sn:15mm	NPN三线制	RL15T-E30BLO	RL15T-E30BLC
				PNP三线制	RL15T-E30ALO	RL15T-E30ALC
				DC二线制	RL15T-E30ZO	RL15T-E30ZC

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
40×40×53mm	10-30VDC 200mA	齐平	Sn:15mm	NPN三线制	RL15P-E40BLO	RL15P-E40BLC
				PNP三线制	RL15P-E40ALO	RL15P-E40ALC
				DC二线制	RL15P-E40ZO	RL15P-E40ZC
		非齐平	Sn:20mm	NPN三线制	RL20T-E40BLO	RL20T-E40BLC
				PNP三线制	RL20T-E40ALO	RL20T-E40ALC
				DC二线制	RL20T-E40ZO	RL20T-E40ZC

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
40×40×63mm	10-30VDC 200mA	齐平	Sn:15mm	NPN三线制	RL15P-HA40BLO	RL15P-HA40BLC
				PNP三线制	RL15P-HA40ALO	RL15P-HA40ALC
				DC二线制	RL15P-HA40ZO	RL15P-HA40ZC
		非齐平	Sn:20mm	NPN三线制	RL20T-HA40BLO	RL20T-HA40BLC
				PNP三线制	RL20T-HA40ALO	RL20T-HA40ALC
				DC二线制	RL20T-HA40ZO	RL20T-HA40ZC

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
40×40×120mm	10-30VDC 200mA	齐平	Sn:15mm	NPN三线制	RL15P-H40BLO	RL15P-H40BLC
				PNP三线制	RL15P-H40ALO	RL15P-H40ALC
				DC二线制	RL15P-H40ZO	RL15P-H40ZC
		非齐平	Sn:20mm	NPN三线制	RL20T-H40BLO	RL20T-H40BLC
				PNP三线制	RL20T-H40ALO	RL20T-H40ALC
				DC二线制	RL20T-H40ZO	RL20T-H40ZC

外形尺寸	工作电压	安装方式	检测距离	输出逻辑	输出状态
					NO（常开）	NC（常闭）
100×100×55mm	10-30VDC 200mA	非齐平	Sn:50mm	NPN三线制	RL50T-D100BLO	RL50P-D100BLC
				PNP三线制	RL50T-D100ALO	RL50T-D100ALC
				DC二线制	RL50T-D100ZO	RL50T-D100ZC

方形接近开关详细参数
电压范围	10-30VDC
电压降	≤1.5VDC（DC二线制≤4.8V）
空载电流	≤8mA
负荷电流	≤200mA
迟滞范围	＜15%（Sr）
重复定位精度	＜1.0%（Sr）
输出逻辑	NPN/PNP（可选）
输出状态	NO/NC（可选）
输出指示	红色LED
保护回路	极性反接保护
环境温度	动作时：-25-+75℃保存时：-40-85℃（不结冰、不结露）
温度的影响	每变化20℃时，检测距离±10%以内变化(120℃以上：±20%以下)
电压的影响	额定电源电压范围±15%以内波动时，检测距离±1%以内变化
绝缘阻抗	50MΩ以上（DC500兆欧表）充电部与外壳间
耐电压	AC1000V50/60Hz1min充电部与外壳间
振动（耐久）	10-55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击（耐久）	500m/s2X、Y、Z各方向10次
防护等级	IP67
壳体材料	黄铜镀镍
检测面材料	PBT
连接方式	标配2米PVC电缆（长度可根据要求定制）或 M12四芯接插件

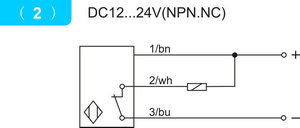

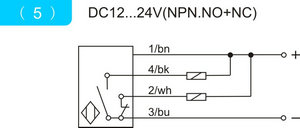

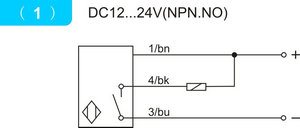

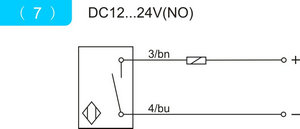

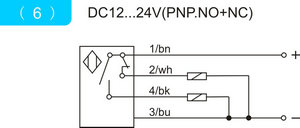

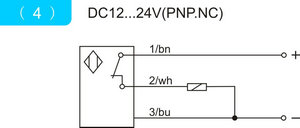

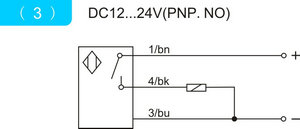

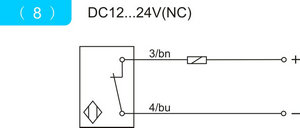

方形近开关接线图

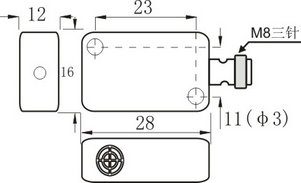

ABS塑料方形接近开关尺寸图
方形接近开关→（8×8×23mm）

方形接近开关↑（8×8×20mm）

方形接近开关（17×17×28mm）

方形接近开关（18×18×35mm）

扁平形接近开关（18×10×30mm）

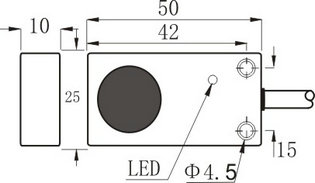

方形接近开关（25×10×50mm）

扁平形接近开关（25×10×50mm）

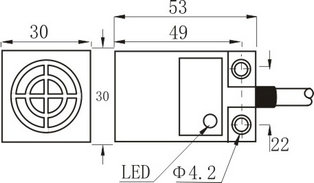

方形接近开关（30×30×53mm）

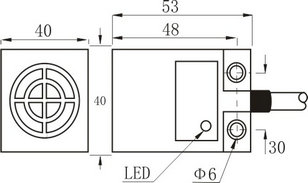

方形接近开关（40×40×53mm）

组合形接近开关（40×40×60mm，感应面可以转动5个不同的方向）

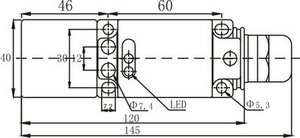

组合形接近开关（40×40×120mm,感应面可以转动5个不同的方向）

矮圆形接近开关（100×100×55mm）
