电容式接近开关

当前位置：首页 > 产品中心 > 电容式接近开关
  • 产品规格

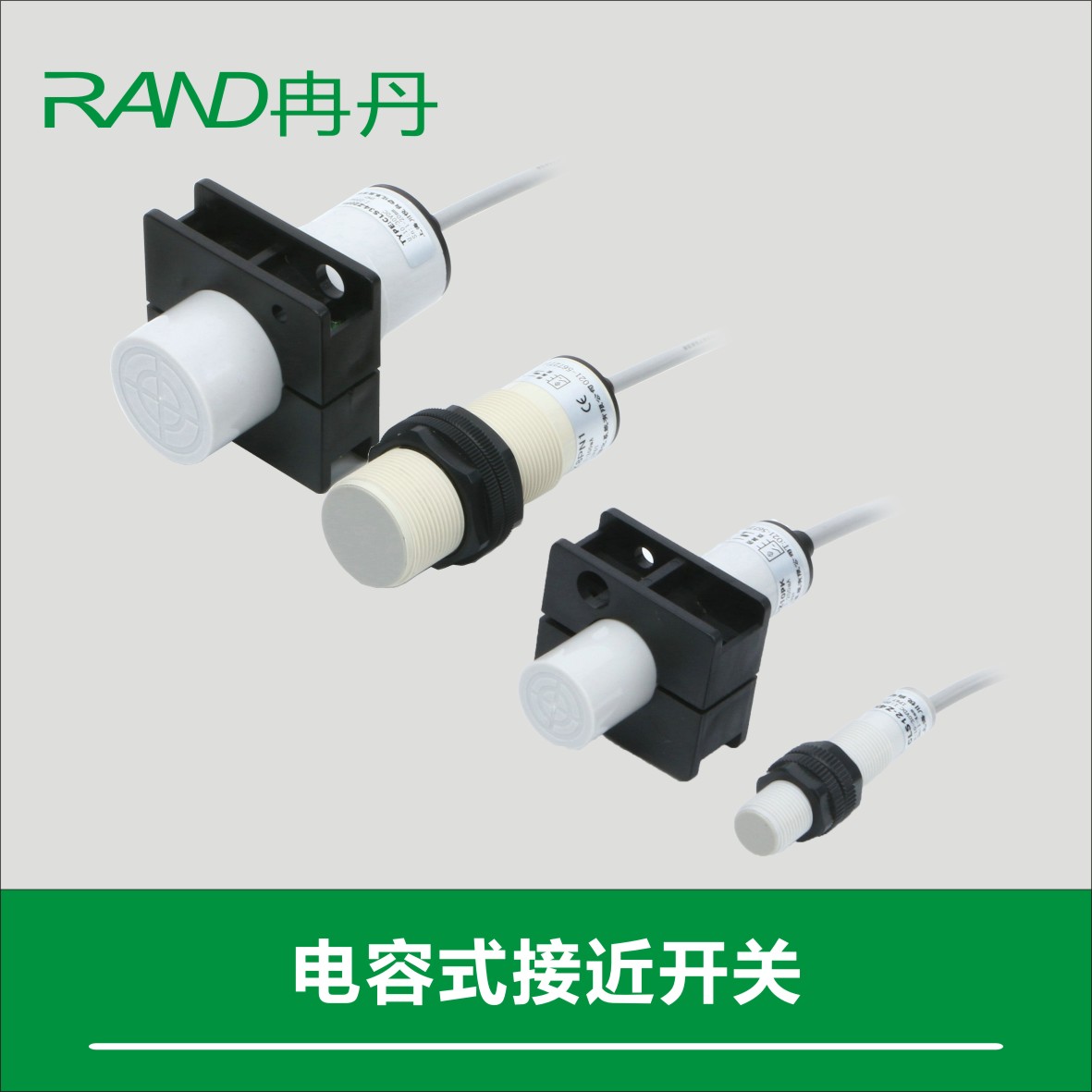

    • 产品名称：电容式接近开关
    • 产品编号：CL-001
    • 产品特性:电容式接近开关既能检测金属物体也能检测非金属物体，其工作原理与电感式接近开关类似。
    • 分享到：
  • 选型指南
  • 电气参数
  • 电气接线图
  • 外形尺寸图
  • 样本/手册、CAD

  •  电容式接近开关具备型号

     外形尺寸

     工作电压

     安装方式

     检测距离

     输出逻辑

     输出状态

     NO（常开）

     NC（常闭）

     M12×60×1mm

     10-30VDC

    200mA



    齐平

    Sn:2mm

     NPN三线制

     CL2P-MS12BLO

     CL2P-MS12BLC

     PNP三线制

     CL2P-MS12ALO

     CL2P-MS12ALC

     DC二线制

     ..........

     ..........



    非齐平

    Sn:4mm

     NPN三线制

     CL4T-MS12BLO

     CL4T-MS12BLC

     PNP三线制

     CL4T-MS12ALO

     CL4T-MS12ALC

     DC二线制

     ..........

    		..........

     外形尺寸

     工作电压

     安装方式

     检测距离

     输出逻辑

     输出状态

     NO（常开）

     NC（常闭）

     M18×65×1mm

     10-30VDC

    200mA



    齐平

    Sn:5mm

     NPN三线制

     CL5P-MS18BLO

     CL5P-MS18BLC

     PNP三线制

     CL5P-MS18ALO

     CL5P-MS18ALC

     DC二线制

     ..........

     ..........



    非齐平

    Sn:8mm

     NPN三线制

     CL8T-MS18BLO

     CL8T-MS18BLC

     PNP三线制

     CL8T-MS18ALO

     CL8T-MS18ALC

     DC二线制

     ..........

    		 ..........

    外形尺寸

     工作电压

     安装方式

     检测距离

     输出逻辑

     输出状态

     NO（常开）

     NC（常闭）

    M30×70×1.5mm

     10-30VDC

    200mA



    齐平

    Sn:10mm

     NPN三线制

     CL10P-MS30BLO

     CL10P-MS30BLC

     PNP三线制

     CL10P-MS30ALO

     CL10P-MS30ALC

     DC二线制

     ...........

     ..........



    非齐平

    Sn:15mm

     NPN三线制

     CL15T-MS30BLO

     CL15T-MS30BLC

     PNP三线制

     CL15T-MS30ALO

     CL15T-MS30ALC

     DC二线制

     ..........

    		..........

    外形尺寸

     工作电压

     安装方式

     检测距离

     输出逻辑

     输出状态

     NO（常开）

     NC（常闭）

    φ34×80mm

     10-30VDC

    200mA



    齐平

     Sn:10mm

     NPN三线制

     CL10P-CS34BLO

     CL10P-CS34BLC

     PNP三线制

     CL10P-CS34ALO

     CL10P-CS34ALC

     DC二线制

     ..........

     ...........



    非齐平

    Sn:15mm

     NPN三线制

     CL15T-CS34BLO

     CL15T-CS34BLC

     PNP三线制

     CL15T-CS34ALO

     CL15T-CS34ALC

     DC二线制

     ...........

    		..........



  • 电容式接近开关详细参数

    电压范围

    10-30VDC

    电压降

    ≤2VDC

    空载电流

    ≤10mA

    负荷电流

    ≤200mA

    漏电流

    ＜0.01mA

    重复定位精度

    ＜5.0%（Sr）

    输出逻辑

    NPN/PNP（可选）

    输出状态

    NO/NC（可选）

    输出指示

    红色LED

    保护回路

    极性反接保护

    环境温度

    动作时：-25-+75℃保存时：-40-85℃（不结冰、不结露）

    温度的影响

    每变化20℃时，检测距离±10%以内变化(75℃以上：±20%以下)

    电压的影响

    额定电源电压范围±15%以内波动时，检测距离±1%以内变化

    绝缘阻抗

    50MΩ以上（DC500兆欧表）充电部与外壳间

    耐电压

    AC1000V50/60Hz1min充电部与外壳间

    振动（耐久）

    10-55Hz上下振幅1.5mmX、Y、Z各方向2h

    冲击（耐久）

    500m/s2X、Y、Z各方向10次

    防护等级

    IP67

    壳体材料

    ABS

    检测面材料

    ABS

    连接方式

    标配2米电缆（长度可根据要求定制）

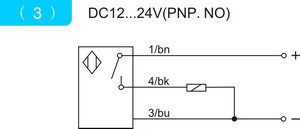

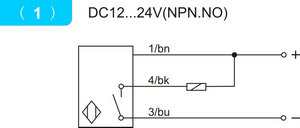

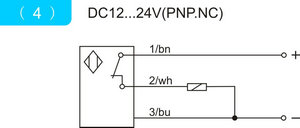

  • 电容式接近开关接线图









  • 电容式接近开关尺寸图

    MS12电容式接近开关





    MS18电容式接近开关





    MS30电容式接近开关





    CS34电容式接近开关
